Batimetrija



Mjerenje dubina za različite svrhe i potrebe

  • Batimetrija postojećih luka, lučica, marina, uskih prolaza (kontrola dubina, nanosa ili batimetrijski snimak izvedenog stanja) uz mogućnost izrade plana (analogno ili digitalno)
  • Batimetrija postojećih luka, lučica, marina, uskih prolaza u svrhu produbljenja ili proširenja (rezultati izmjere prikazani u 3D)
  • Batimetrija budućih ili postojećih trasa raznih podmorskih instalacija (vodovoda, plinovoda, otpadnih voda, naftovoda, energetskih kablova, telefonskih i optičkoj kablova i sl.)
  • Batimetrija priobalnih akvatorija u svrhu izrade elaborata za projektiranje hidrogradnje


Batimetrijska mjerenja izvode se suvremenim ultrazvučnim dubinomjerima sa jednom zrakom (single beam) ili višesnopnim ultrazvučnim dubinomjerom (multibeam). Rezultati izmjere mogu se interpretirati u 2D i/ili 3D te kartografskim prikazom, a sve u analognom ili digitalnom obliku.

Batimetrija dubinomjerom sa jednom zrakom


Ultrazvučni dubinomjer sa jednom zrakom koristi se za manje zahtjevne radove ili manje akvatorije. Rezultat mjerenja su diskretni podaci, tj. pojedinačne dubine, obično u nizu - profilu. Ovisno o potrebi (zahtjevu), zadani akvatorij snima se s više profila. (Na slici lijevo: dubinomjer sa jednom zrakom instaliran na plovilu u kombinaciji sa DGPS sustavom, klikni za veći prikaz)

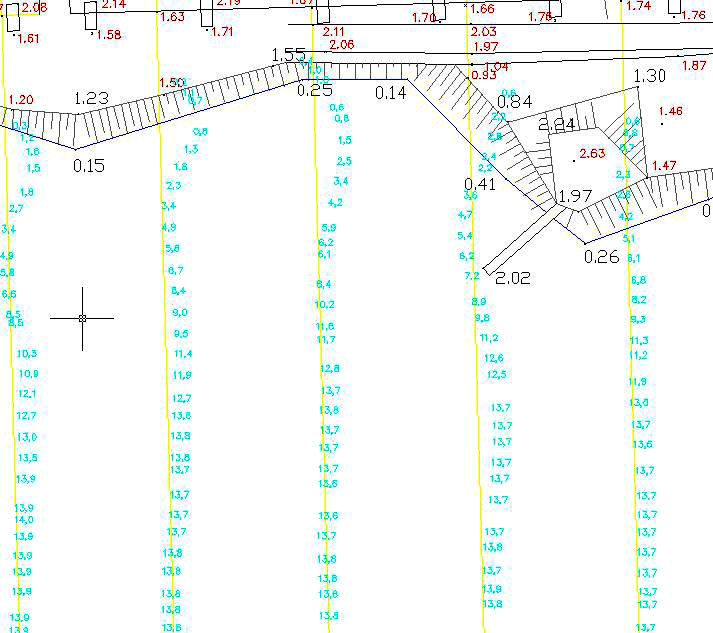

(Na slici lijevo: rezultat mjerenja dubinomjerom sa jednom zrakom, podaci o dubinama u nizu - profilu. Gustoću profila određuje mjerilo prikaza i prema potrebi ili zahtjevu. Klikni na sliku za veći prikaz)

Batimetrija dubinomjerom sa više zraka - višesnopnim dubinomjerom


Višesnopni dubinomjer (multibeam) koristi se pri izmjeri većih akvatorija, te zahtjevnijih radova. Pokrivanje dna izmjerom je 100 %. Takva točnost naročito je važna za luke, lučice, marine te prilazne kanale. Za veće akvatorije i zahtjevnije radove je ekonomičniji od jednosnopnog dubinomjera.



Prezentacija izmjere višesnopnim dubinomjerom može biti trodimenzionalni prikaz (slika dolje). Ovaj se prikaz može kombinirati sa izobatama, kao na slici lijevo. Batimetrijski snimak višesnopnim dubinomjerom omogućava konstrukciju izobata ekvidistancije po volji (klikni na sliku za povećanje).

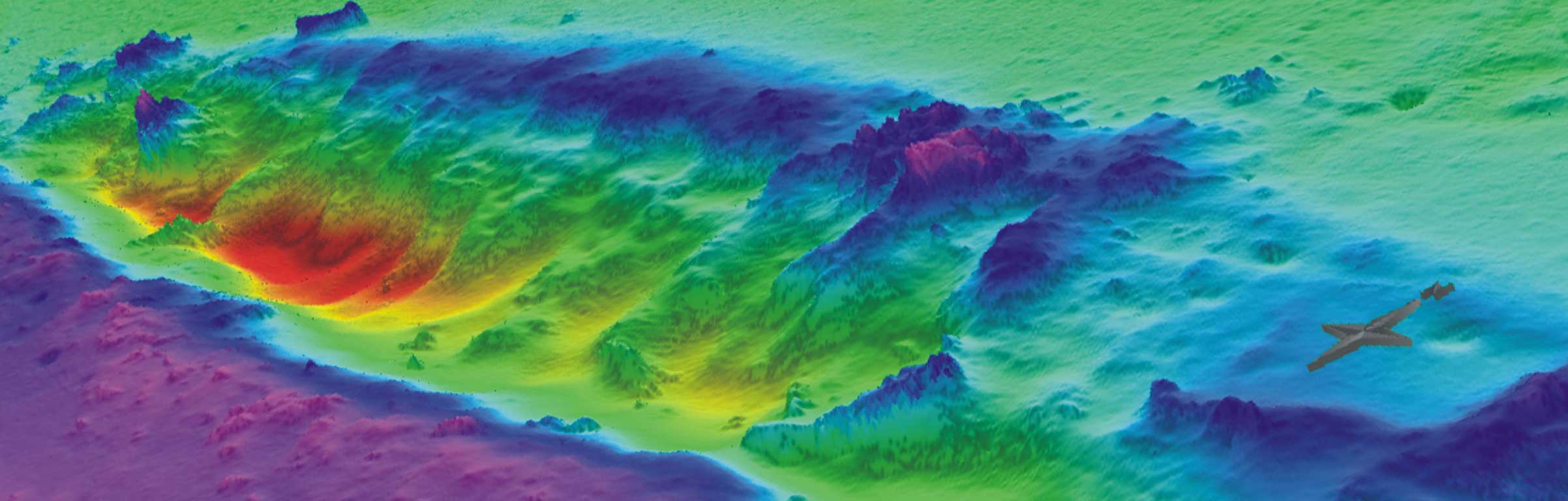

Primjer tro-dimenzionalnog prikaza dna snimljenog višesnopnim dubinomjerom (klikni na sliku za povećanje)


Primjer  3D vizualizacije:


 Primjer 3D vizualizacije i korištenje tog modela za mjerenje:




Primjer 3D vizualizacije u realnom vremenu za detekciju potopljenih objekata:
